SKU AUT-258-107

Kit Modulo 8F 2 Canales + Traba Electromagnetica Motor Seg ORIGINAL

LA PUBLICACIÓN INCLUYE:

- 1 Cerradura Traba Electromagnética 220V p/ portones automáticos

- 1 Módulo 8 funciones 2 canales SEG

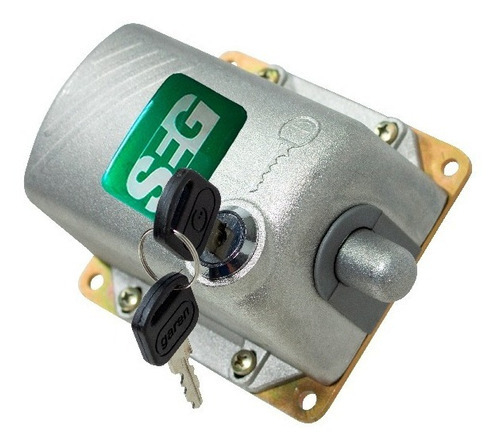

CERRADURA ELECTROMAGNÉTICA PARA PORTONES AUTOMÁTICOS SEG

Incluye: 2 LLaves codificadas, chapa de trabamiento, puente de diodos y kit de instalación

DETALLE DEL PRODUCTO

Alto: 95mm

Ancho: 57mm

Profundidad: 55mm

Trayecto del cierre: 20mm

Diámetro del cierre: 19mm

Tensión: 220V

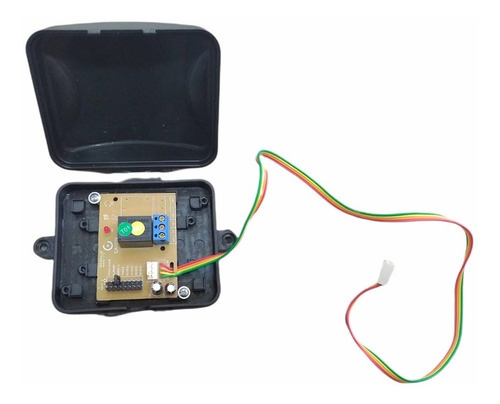

MODULO OPCIONAL 8 FUNCIONES 1 CANAL

Permite disponer de una serie de relays ideales para accionar distintos dispositivos externos tales cómo: cerraduras, luces de cortesía (Potencia máxima de la luz: 500W), alarmas, semáforos, e inclusive brinda otras salidas para realizar distintas automatizaciones en la apertura y cierre del portón. Acepta una única salida y se puede colocar en cascada con otros módulos para obtener más salidas. Programación a través de jumpers.

SE UTILIZA PARA CONECTAR:

-ELECTROCERRADURA

-SEMAFORO

-LUZ DE CORTESIA

Se pueden conectar 2 funciones

Manual Módulo 8F

Pasos Para Conexión

1. Apague la central antes de conectar el opcional 8F, utilizando un cable con conector hembra. Colocar

en posición (OPCIÓN 8F) de la central.

2. No necesita de programación (Excepto TRAVA). Solo colocando un jumper para la función deseada.

3. Solo 2 funciones pueden ser configuradas para cada Opcional 8F. Jumper del centro a la izquierda =

Relé 1. Jumper del centro a la derecha = Relé 2.

4. LD1/LD2 respectivamente, indican si el relé u opción está activo.

5. Cuando sea necesario la utilización de más de 2 funciones en la misma central, pueden conectarse más

módulos, según la necesidad. Estos deben ser conectados en cascada (El 1º conectado directo a la

central. Luego un 2º módulo conectado al 1º, y así sucesivamente), hasta un máximo de 3 módulos.

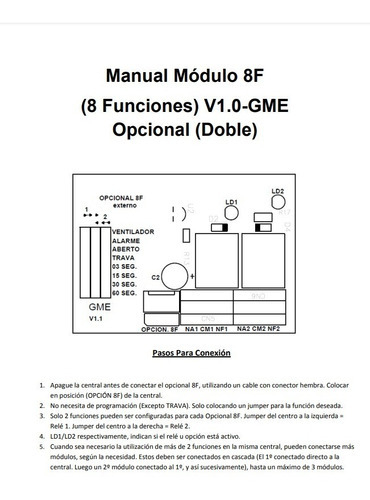

Manual Módulo 8F

(8 Funciones) V1.0-GME

Opcional (Doble)

Descripción Gral. Del Opcional 8F

VENTILADOR: El relé 1 ó 2 se activa

ALARME: El relé 1 ó 2 se activa luego de un intento de apertura manual del portón, dando aviso

que alguien está forzando el portón. (Opción para ser utilizado con otros sistemas de alarma).

ABERTO: El relé 1 ó 2 se activa y permanece activo al abrir el portón.

TRAVA: Al accionar el portón, el relé 1 ó 2 se activa por 2 segundos y se corta. (Traba o cerradura

eléctrica). Para que la central identifique el uso de esta función, y agregue ½ segundo de tiempo

para el arranque del motor, será necesario colocar un jumper en la central, posición TRAVA o TRV.

3 SEG: Apaga el relé luego de 3 segundos de cerrado el portón (Semáforo / Luz de garaje).

15 SEG: Apaga el relé luego de 15 segundos de cerrado el portón (Semáforo / Luz de garaje).

30 SEG: Apaga el relé luego de 30 segundos de cerrado el portón (Luz de garaje).

60 SEG: Apaga el relé luego de 60 segundos de cerrado el portón (Luz de garaje)

Especificaciones:

- Compatibilidad: Centrales de portones automáticos SEG con salida para módulo OP.8F

- País de origen: Brasil
